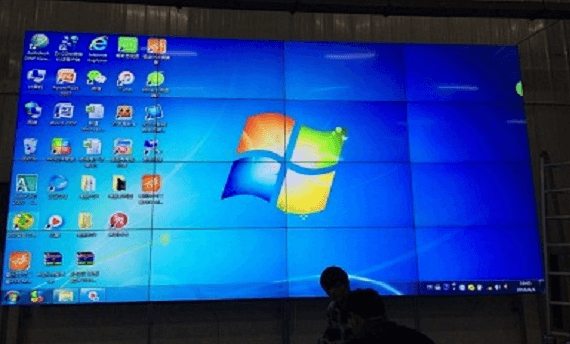

液晶拼接屏，為平面超薄的顯示設備，它由一定數量的彩色或黑白像素組成，放置于光源或者反射面前方。液晶拼接屏功耗很低，因此倍受工程師青睞，適用于使用電池的電子設備。它的主要原理是以電流刺激液晶分子產生點、線、面配合背部燈管構成畫面。現階段，隨著拼接屏的普及，幾大常見故障問題顯而易見。

　　液晶拼接屏黑屏故障解決

　　首先是電源電路不好引起：表現為按面板按鍵沒有任何反應，指示燈不亮，先查12V電壓好否，跟著查5V電壓好否，因?yàn)锳/D驅動板之信號處理部分之芯片之工作電壓都是5V，所以查找開不了機之故障時，先用萬用表萬用表測量5V電壓，如果沒有5V電壓或者5V電壓變得很低，那么一種可能是電源電路輸入級出現了問題，也就是說12V轉換到5V之電源部分出了問題。

　　這種故障很常見，一般是燒保險或者是穩壓芯片出現故障，有部分機器是把開關電源內置，輸出兩組電源，其中一組是5V，供信號處理用，另外一組是12V提供高壓板點背光用，如果開關電源部分電路出現了故障會有可能導致兩組電源均沒輸出。

　　另一種可能就是5V之負載加重了，把5V電壓拉得很低，換一種說法就是說，后級之信號處理電路出了問題，有部分電路損壞，引起負載加重，把5V電壓拉得很低，逐一排查后級出現問題之元件，替換掉出現故障之元件后，5V能恢復好，故障一般就此解決，也經常遇到5V電壓恢復好后還不能好開機的。

　　這種情況也有多種原因，一方面是MCU之程序被沖掉可能會導致不開機，還有就是MCU本身?yè)p壞，比如說MCU之I/O口損壞，使MCU掃描不了按鍵，遇到這種由MCU引起之故障，找硬件之問題是沒有用之，就算你換了MCU也解決不了問題，因?yàn)镸CU是需要編程和寫瑪之，在沒辦法找到原廠之AD驅動板替換之情況下，我們只能另尋途徑找可以代換之A/D驅動板，市場上有好多地方都可以購買到，如果當?shù)厥袌?chǎng)購買不到之話，可以在液晶之家論壇上發帖看看，論壇上面有很多液晶方面之高手，或許可以購買到你需要之配件及找到你需要之資料。

　　液晶拼接屏常見故障原理分析解決

　　在監控系統中，每路前端設備(如攝像機)等輸出的圖像信號中的場同步信號如果存在相位差，則矩陣控制器切換各路圖像信號時，拼接屏便會出現一段時間的不同步現象，相位差越大，不同步的時間就越長。因此建議在構建監控系統時，應盡量選用帶有外同步(GEN-LOOK)輸入的前端設備，并且所有的前端設備均使用外同步方式，即各路圖像信號的同步都受同一同步信號控制，促使拼接屏屏幕顯示同步。

　　在使用液晶拼接屏觀察圖像時，為什么有時會出現圖像扭曲、變形失真、行場不同步甚至無輸入信號的故障、現象?

　　第一，液晶拼接屏的行業標準規定，專業液晶拼接屏的輸入信號幅度為1Vp-P±3dB(約0.7Vp-P—1.4Vp-p)，輸入阻抗為75歐姆。因此，如果輸入信號由于線纜衰減、阻抗不匹配或傳輸電纜的BNC頭制作不規范等原因，造成輸入信號幅度遠低于0.7p-p;或者由于攝像機的輸出不規范或接入了某些不規范的接入設備(如分配器、放大器等)導致輸入信號幅度遠大于1.4Vp-p時，均有可能造成圖像失真、行場不同步等現象。

　　第二，由于視頻頻率范圍較寬，視頻信號在傳輸過程中較易受到干擾(包括50Hz電源干擾，電磁波干擾等)，從而影響圖像質量。干擾嚴重的可能造成圖像扭曲、變形、滾道、行場不同步。因此監控系統安裝過程中，視頻線必須遠離電磁波干擾源。

　　第三，前端設備、控制主機設備及終端設備之間的電位有電位差也會干擾視頻信號，造成圖像信號的畸變或圖像出現滾道，如果在整個系統帶電接入時(即前端設備、主控設備及終端設備均處于通電狀態下接入BNC頭連接前后端設備時)，可能由于前后端設備的地線(實際上是便是傳輸電纜的屏蔽層)之間的電位差造成地對地跳火，這一跳火嚴重時會擊毀輸入端的元件或PCB板砂鍋內的地級敷線。造成輸入端開路，輸入無圖像故障。因此監控系統工程的建設應嚴格按規范設計、施工。接地母線應采用足夠截面積的銅制導線，確保前后端的地對地電阻<1Ω，接地線不得形成封閉回路，不得與強電網零線短接或混接。
